아날로그 신호
-연속적으로 변화하는 전자기파, 거리가 멀어지면 신호가 감쇄되는 현상이 발생
디지털 신호
-0과 1로만 표현되는 이산적인 신호, 아날로그 대비 잡음이 적고 오류율이 적은 장점이 있다.
직렬 전송
-데이터를 순차적으로 전송하는 방식
-회선이 적고 전송 비용이 적은 장점
-병렬 전송
-여러 전송로로 동시에 데이터를 전송하는 방식
-회선이 많이 필요하고 전송 비용도 비교적 많이 발생, 에러 발생 가능성이 높음
-그 대신 전송 속도는 빠름
비동기식 전송
-Start bit, Stop bit를 사용해서 데이터를 전송
-전송하는 문자들 사이에는 유휴 시간이 존재
동기식 전송
-문자를 블록단위로 빠르게 전송하는 방식
-많은 양의 데이터를 전송 할 수 있는 장점
교환 회선
-교환기를 사용하여 데이터를 전송
-데이터 양이 적으며 사용자가 많을 때 사용하는 방식
전용 회선
-교환기를 사용하지 않고 송수신자 간에 직접 데이터를 전달
-사용자는 적지만 전송 할 데이터가 많은 경우에 사용
Point to Point
-1대1로 연결하여 데이터를 전송
-전용 회선을 사용
-Contention: 송신 요구를 누가 먼저 했는지에 따라 회선 사용권이 결정
Mulit Point
-한 개의 회선을 통해서 여러 명의 사용자에게 데이터를 전송
-Polling: 회선에 전송할 데이터가 있는지 주기적으로 검사
-Selection: 수신자가 받을 준비가 되어있는지 확인
회선 제어 단계
1. 회선 연결
2. 링크 확립
3. 메시지 전송
4. 링크 단절
5. 회선 절단
전송 선로(유선)
1. Twisted Pair Cable
2. Coaxial Cable (동축 케이블)
3. Optical Fiber Cable (광 케이블): 빛의 전반사 이용, 신뢰성이 높고 온도 변화에도 안정적, 에러율이 낮다.
전송 에러
1. 노이즈: 원래 신호에 불필요한 신호가 추가 되는 것
2. 감쇄: 거리가 멀어져 신호 세기가 줄어듬
3. 혼선: 다른 회선에 의해 영향을 받는 것
변조(Modulation)
-아날로그 혹은 디지털로 부호화 된 신호를 전송 할 수 있게 주파수 및 대역폭을 갖는 신호를 생성하는 과정
아날로그 변조 (아날로그 신호를 아날로그 신호로)
1. AM (Amplitude Modulation)
-신호의 진폭을 변조
2. FM (Frequency Modulation)
-신호의 주파수를 변조
3. PM (Phase Modulation)
-신호의 위상을 변조
디지털 변조 (디지털 신호를 아날로그 신호로)

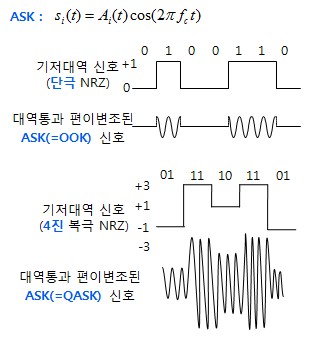

1. ASK (Amplitude Shift Keying)
-진폭 편이 변조
-장점: 회로가 간단하고 가격이 저렴
-단점: 잡음이나 신호의 변동에 약하며 비효율적이라 거의 사용 안 한다.

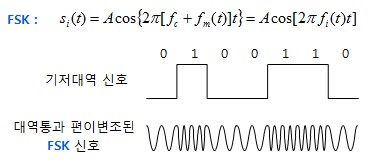

2. FSK (Frequency Shift Keying)
-주파수 편이 변조
-장점: ASK보다 에러에 강하고 비교적 회로가 간단

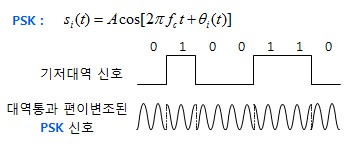

3. PSK (Phase Shift Keying)
-위상 편이 변조
-장점: 위상을 달리 함으로서 복잡도가 높은 데이터 전송률이 높아진다.

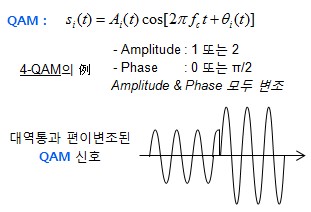

4. QAM (Quadrature Amplitude Modulation)
-직교 편이 변조
-같은 주파수로 위상이 90도 다른 두개의 파를 사용하고 각각을 진폭 변조하여 조합한 것
베이스 밴드
-디지털 신호를 변조하지 않고 드대로 전송
-별도의 모뎀이 필요 없다.
-장점: 운영 비용이 저렴, full-duplex인 양뱡향 전송이 가능, 근거리 통신에 적합
-단점: 장거리 전송을 위해 리피터라는 증폭기가 필요, 잡음에 민감하여 손실이 큼
브로드 밴드
-디지털 신호를 여러 개의 신호로 변조해서(아날로그 신호가 됨) 다른 주파수 대역으로 동시에 전송
-FDM을 사용
-장점: 장거리 전송에 효율적, 잡음에 의한 신호 감소가 적음
-단점: 회로가 복잡, 베이스 밴드보다 속도가 느림, 단방향 전송
PCM (Pluse Code Modulation)
-아날로그 신호를 디지털 신호로 변조
-과정
1. 표본화: Sampling
2. 양자화: Qunatization
3. 부호화: Encoding
###### 아날로그 신호가 디지털 신호로 됨 ######
4. 복호화: Decoding
5. 여과: Filtering
###### 디지털 신호가 아날로그 신호로 됨 #######
다중화 (Multiplexing)
-여러 단말장치를 하나의 통신회선을 통해서 데이터를 송신하고, 수신 측에서 여러 개의 단말장치들의 신호를 분리하여 입출력 할 수 있는 방식
1. 주파수 분할 다중화 (FDM)
-사용자는 자신에게 주어진 채널을 점유하여 데이터 통신을 수행
-사용자 간 사용하는 주파수 대역 사이에는 Guard band가 존재
2. 시분할 다중화 (TDM)
-전체 주파수 대역을 모두 이용하여 전송하되, 사용자가 전송 시간을 나누어서 전송하는 방식
-사용자간 채널 사용 시간 간 Guard time이 존재
-고속 전송이 가능하고 'Point to Point' 방식에 주로 사용됨
-동기식 시분할 다중화 vs 비동기식 시분할 다중화
3. 역다중화 (Demultiplexer)
